70 лет в 2017 Ан-2 все варианты и модификации в рисунках и фото

Тема в разделе "Чёрный ангар", создана пользователем Biplan, 31 авг 2016.

  1. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #1 31 авг 2016
    31августа 1947г. в воздух впервые поднялся самолет Ан-2. В этой теме я предлагаю всем, кто любит этот удивительный аэроплан, поделиться своими воспоминаниями и фото. Я планирую нарисовать в течении года абсолютно все варианты и модификации удивительной "Аннушки2. Сегодня, первый рисунок. "Везделет" в воздухе! ))) Везделет полет демо.jpg

    Поблагодарили combat, LAlex, sudby и другие участники (8)
  2. Бурундук

    Бурундук Старожил

    Сообщения:
    5.737
    Адрес:
    Москва
    #2 31 авг 2016
    Biplan, а сколько модификаций Ан-2 Вы насчитали?

    Поблагодарил avro
  3. cloudy-joe

    cloudy-joe Местный

    Сообщения:
    406
    #3 31 авг 2016
    Сразу возникает вопрос - а что за модификация на рисунке (обтекатели шасси, кок винта, иллюминаторы как-то растянулись, отсутствуют маслорадиатор, выхлопная труба, подкосы на хвостовом оперении)?
    На фото, вроде, все стандартно, а на рисунке что-то загадочное получилось.


    Последнее редактирование: 31 авг 2016
  4. Ярослав

    Ярослав Старожил

    Сообщения:
    1.900
    Адрес:
    где то тут..
    #4 31 авг 2016
    На рисунке я так полагаю предсерийный Ан-2, или даже СХ-1. С двигателем АШ-21.

    Biplan, Удачи вам в этом деле! Держу кулачки за вас, что бы всё получилось как задумано.

    Последнее редактирование: 31 авг 2016
    Поблагодарили foxhaund и Fencer
  5. Fencer

    Fencer Старожил

    Сообщения:
    21.190
    #5 1 сен 2016
    ...

    Ан-2 RA-16034 1.JPG

    Ан-2 RA-16034 2.JPG

    Ан-2 бн 03 желтый.jpg

    Ан-2П RA-07744.JPG

    Ан-2Р RA-31526 1.jpg

    Ан-2Р RA-31526 2.JPG

    Ан-2Р RA-33046.jpeg

    Ан-2Р RA-40759 1.JPG

    Ан-2Т RF-02346(2).JPG

    Ан-2ТП RA-01457.JPG

    Поблагодарили MALLY, Gav_kot и татьяна залесская
  6. Fencer

    Fencer Старожил

    Сообщения:
    21.190
    #6 1 сен 2016
    ...

    Ан-2Р RA-84691 1.JPG

    Ан-2Р RA-84691 2.JPG

    Ан-2Р RA-84691 3.JPG

    Поблагодарил татьяна залесская
  7. Бурундук

    Бурундук Старожил

    Сообщения:
    5.737
    Адрес:
    Москва
    #7 1 сен 2016
    У СХА-1 не было обтекателей колёс.

  8. Fencer

    Fencer Старожил

    Сообщения:
    21.190
    #8 1 сен 2016
    Некоторые здесь http://www.airwar.ru/enc/craft/an2.html перечислены...

    Поблагодарил avro
  9. cloudy-joe

    cloudy-joe Местный

    Сообщения:
    406
    #9 1 сен 2016
    Сравниваем:


    Поблагодарили Gav_kot, Fencer и татьяна залесская
  10. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #10 1 сен 2016
    Первый рисунок это вариант с двигателем АШ-21. Рисовал по чертежу, рискую получить по... , но очень хочется))))). И старался соблюсти соответствие чертежу. Вот он, на рисунке. Уважаемый Бурундук! Планирую больше 30 рисунков разных вариантов. Спасибо всем за фото! Вездеход бок демо.jpg

  11. FW

    FW .

    Сообщения:
    6.644
    #11 1 сен 2016
    Biplan, такой вариант тоже будет? :)

    [​IMG]

    Поблагодарили sudby, Gav_kot, Fencer и другие участники (4)
  12. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #12 1 сен 2016
    Конечно, да! )))) И еще будут проекты, реализованные и неосуществеленные

    Поблагодарили Fencer, Гаврик и FW
  13. cloudy-joe

    cloudy-joe Местный

    Сообщения:
    406
    #13 1 сен 2016
    Спасибо, теперь понятно. Но вопросы все равно остались.
    Если верить этим источникам - http://www.k2x2.info/transport_i_aviacija/aviacija_i_vremja_2007_specvypusk/p2.php или http://www.airwar.ru/enc/craft/an2.html - то опытная машина была изготовлена в одном экземпляре. В процессе заводских испытаний на нее поочередно устанавливали АШ-62ИР и АШ-21. На госиспытания самолет пошел в варианте с АШ-62ИР.
    Если же смотреть на "боковик" в сообщении №10, то получается, что опытных самолетов было два - каждый со своим двигателем.
    Буду благодарен, если кто-то сможет прояснить этот вопрос.
    И вообще хотелось бы увидеть хоть одну фотографию Ан-2 с АШ-21.

    Поблагодарил Gav_kot
  14. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #14 1 сен 2016
    Если такие фото и есть, то скорей всего они в архиве КБ Антонова. Но может я ошибаюсь. Мне также очень интересно, увидеть бы такое фото. Но таких самолетов вроде построили 3 штуки. И с АШ-21 и с АШ-62Ир

    Поблагодарил Gav_kot
  15. avro

    avro Модератор

    Сообщения:
    13.546
    #15 1 сен 2016
    И началось все это с первого полета в Новосибирске )

    Поблагодарил Fencer
  16. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #16 1 сен 2016
    Понимаю, что "тарапыцца нэ надо" (тов. Саахов), но очень хочется самому увидеть. И вот поэтому, СХА с мотором АШ-62 ИР на рулении СХА с АШ-62ИР руление демо.jpg

  17. FW

    FW .

    Сообщения:
    6.644
    #17 1 сен 2016
    Ан-6 тоже будет?

    [​IMG]
    [​IMG]

  18. ЮМ74

    ЮМ74 Местный

    Сообщения:
    441
    Адрес:
    Ненька За порогами
    #18 1 сен 2016
    Везде попадалась информация только об одном СХ-1
    Однако ввиду крайне сжатых сроков предъявления обоих вариантов самолета на испытания и практической невозможности их выдержать, Антонов принимает и согласовывает с МАП решение о постройке только одного прототипа. но с возможностью установки на него обоих двигателей.
    http://www.k2x2.info/transport_i_aviacija/aviacija_i_vremja_2003_02/p4.php

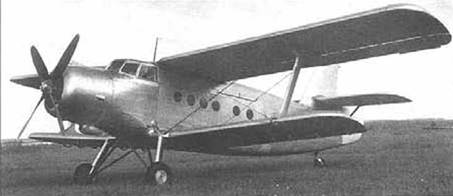

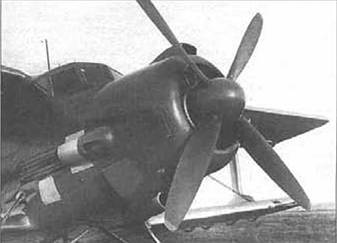

    оттуда же: слева - СХ-1, справа - его винтомоторная установка
    [​IMG][​IMG]

  19. Biplan

    Biplan Местный

    Сообщения:
    621
    Адрес:
    Минск
    #19 2 сен 2016
    Ан-6 тоже будет? Конечно, да. И Ан-2 НАК и многие другие. СХ-1 построили в одном экземпляре, но на испытаниях они различались по окраске. И этот факт я в СХ-1 полет Госиспытания демо.jpg рисунке показываю

  20. FW

    FW .

    Сообщения:
    6.644
    #20 2 сен 2016
    Ан-2X2 :)

    [​IMG]

    Поблагодарили Grom75, Eugen, Fencer и другие участники (4)
