Навигационные и другие огни Boeing 777

[leadatinbox]

Добрый вечер!
Вопрос по 777, делаю его модель и хотел бы сделать похожие на настоящие режимы работы бано
вот картинка самого самолета с расположением огней

вот мои режимы на вскидку

поправьте, пожалуйста, что неверно



[leadatinbox]

модель полноразмерную делаешь?

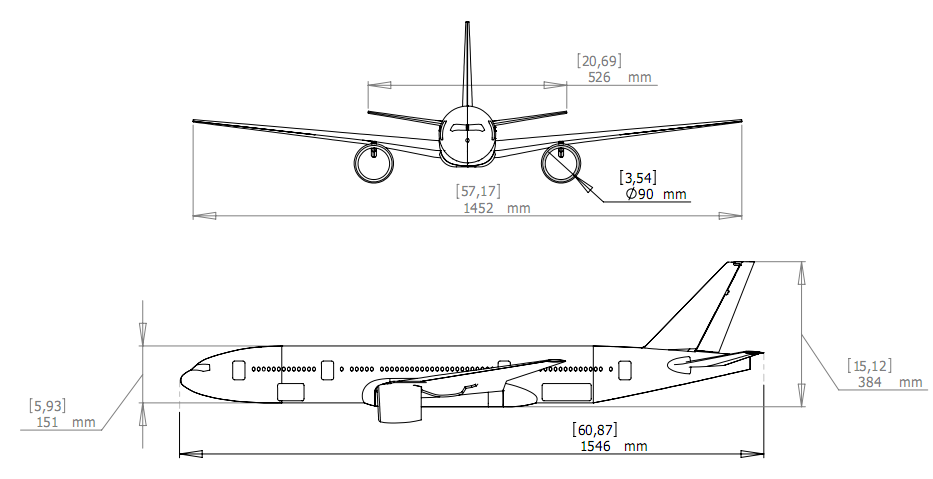

Да, 200 серию, 1.5м размах /длина

Слово то какое "полноразмерная", сразу все его 60 с копейками метров на ум приходят
Таки по бано - что подправить?



[xoid]

Таки по бано - что подправить?

в каком смысле? Нужны циклограммы стробов?



[leadatinbox]

Нужны циклограммы стробов?

Это было бы круто

я имею в виду когда какие включают огни?
например - на перроне - такие-то
на runway - такие и т.п.
можно ли считать эту табличку годной?



[310]

можно ли считать эту табличку годной

Вы же поставили смайлик. Это наилучшая характеристика табличке.
К настоящему самолету в плане этапов включения огней табличка отношения не имеет, даже отдаленно.
Но для модели периодическое мигание лампочками будет выглядеть привлекательно. Вы же не планируете демонстрироать на Вашей модели все этапы полета и днем и ночью и использование огней в соответствии с NOP?



[leadatinbox]

Вы же поставили смайлик. Это наилучшая характеристика табличке.
К настоящему самолету в плане этапов включения огней табличка отношения не имеет, даже отдаленно...

Отлично, значит я веткой не ошибся
Подправите ее?



[310]

Попробую, но не картинкой:

Landing lts - 000111
RW TO - 001110
Taxi - 001110
Wing - 111110 ??? По желанию и для осмотра ночью передней кромки и двигателей на наличие льда. В остальных случаях 000000
Logo - 111110 - ночь День - 000000
Nav. - 111111 - ночь и видимость менее 5 км. В остальных случаях 000000
Strobe - 000111
Anticollision - 111111

Это просто один из вариантов, но наиболее приближенный к действительности



[leadatinbox]

Попробую, но не картинкой:
Landing lts - 000111
RW TO - 001110
Taxi - 001110
Wing - 111110 ??? По желанию и для осмотра ночью передней кромки и двигателей на наличие льда. В остальных случаях 000000
Logo - 111110 - ночь День - 000000
Nav. - 111111 - ночь и видимость менее 5 км. В остальных случаях 000000
Strobe - 000111
Anticollision - 111111
Это просто один из вариантов, но наиболее приближенный к действительности

Спасибо!
вот что получается

Landing lts все время on? или можно их на 000110 поставить?
anti collision тоже все время on?



[310]

Landing 000111 до высоты FL100, выше 000110



[213]

leadatinbox, anti collision всегда, а вот taxi на approach можно убрать, они только на земле.



[leadatinbox]

Спасибо!
резюмирую

position steady вынес отдельно, потому что

Nav. - 111111 - ночь и видимость менее 5 км. В остальных случаях 000000

ну и logo и wing отдельно по тем же причинам

Wing - 111110 ??? По желанию и для осмотра ночью передней кромки и двигателей на наличие льда. В остальных случаях 000000
Logo - 111110 - ночь День - 000000



[310]

Не занудства ради. Такси включаются с выпуском передней ноги. Она выпускается как правило на 2000 футах. Это ли не аппроч?



[leadatinbox]

Не занудства ради. Такси включаются с выпуском передней ноги. Она выпускается как правило на 2000 футах. Это ли не аппроч?

в моей игрушечной "терминологии" подразумевалось следующее



[leadatinbox]

Один известный пилот, недавно выпустивший книгу, в принципе одобряет табличку

...Но вторая ближе к истине. Уберите Landing lights из flight ( их включают уже на approach на высоте 10000 футов, а в полете они не нужны.) и будет все верно.

так что тему можно закрыть, всем спасибо!



[213]

310, ну видимо от типа зависит и от SOP. У нас перед взлетом выключается, и после освобождение ВПП после посадки включается.



[310]

310, ну видимо от типа зависит и от SOP. У нас перед взлетом выключается, и после освобождение ВПП после посадки включается.

А смысел? Ведь чем больше света на разбеге, тем безопасней. И виднее и бердстрайк опять же? Ну да в каждом монастыре по уставу.
