Вопрос чайника - ответ специалиста

[Доброхотт]

"Ну какой же это крест, это скорее буква "Хе" (с)



[military_upir]

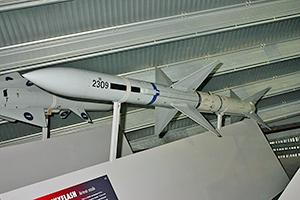

Почему управляющие поверхности ракеты выполнены в конфигурации "Х" а не креста?

ракета-ракете рознь, есть и "Х", есть и складывающиеся, но у большинства все таки 90 градусов между плоскостями. Ракету, разверните мысленно на 45 градусов и получите искомый крест, у большинства ракет.
Какая ракета-то ?



[MooneyBravo]

ракета-ракете рознь, есть и "Х", есть и складывающиеся, но у большинства все таки 90 градусов между плоскостями. Ракету, разверните мысленно на 45 градусов и получите искомый крест, у большинства ракет.
Какая ракета-то ?

да почти все...

если ее повернуть на 45 градуса получиться крест. Вот я и думаю, разве не проще так будет управление ракетой чем когда её крылья как на фото?



[FW]

да почти все...

какие конкретно?
Есть некоторые ракеты, у них действительно Х в оперении, для направляющих, обычно ракеты большой массы и размеров.
У других просто + в оперении.



[Eduard_AB]

Почему управляющие поверхности ракеты выполнены в конфигурации "Х"

У нее не только управляющие поверхности, но и крылья так повернуты, и система координат.
Так было проще формализовать управление. Достаточно стабилизировать по крену и наводить в двух наклонных плоскостях.

В каждой плоскости свое крыло и свой стабилизатор/руль.



[military_upir]

да почти все...

если ее повернуть на 45 градуса получиться крест. Вот я и думаю, разве не проще так будет управление ракетой чем когда её крылья как на фото?

Eduard_AB, уде ответил, добавлю только, что и на пилон так сподручнее вешать, да и не все ракеты стартуют с АКУ, легкие ракеты типа р-73, запускаются с АПУ, а проскользить бугелями по направляющим проще при расположении Х, а не +.



[A_Z]

Почему управляющие поверхности ракеты выполнены в конфигурации "Х" а не креста?

Есть ракеты и той и другой конфигурации.
В общем случае это определяется условиями размещения на носителе. Скажем, AIM-7 можно вешать "иксом" - это позволяет их размещать, в том числе, и конформно "на углу" (F-15).

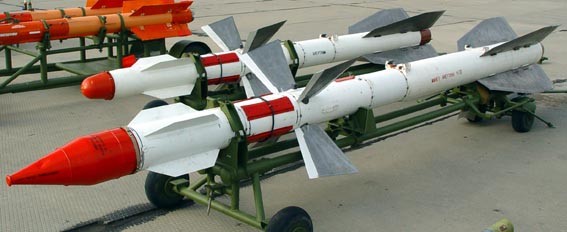

А вот почему Р-33 / Р-37 сделали "иксом" - непонятно. Унификация с подвеской "иксом" на пилонах"? Ракеты под единственные носители, и "крест" позволил бы снизить сопротивление полуутопленной подвески. Как это сделано, скажем, у Х-22 (Ту-22М, под фюзеляжем). Или как у "Метеора".



[A_Z]

Так было проще формализовать управление. Достаточно стабилизировать по крену и наводить в двух наклонных плоскостях.

А если стабилизировать по крену "в крест" и наводить по тангажу и по рысканию - это сложнее?

Вот AIM-120, которая вешается "иксом" - но летит она уже "крестом".



[Eduard_AB]

А если стабилизировать по крену "в крест" и наводить по тангажу и по рысканию - это сложнее?

Сейчас все равно. Можно менять хоть несколько раз в процессе полета.
Тут ноги растут с тех времен, когда вычислительные возможности техники были ограничены.
Точнее их практически не было.
Х-образная схема появилась у зенитчиков и система управления была проста до примитивности. Кроме того такая схема обеспечивала конструктивную простоту установки/подвеса на направляющие.
По сути было три независимых канала, два из которых абсолютно одинаковые и, скажем так, равнозадействованные/равнозагруженные.
При этом практически отсутствую перекрестные связи.
При "+" каналы получаются неравнозначными по потребной аэродинамике(в одном крыло должно все время обеспечивать несущую силу).
Наверно это вызывало некоторое чуйство неудовлетворенности.
Ну а дальше сказались наработки.
И каждый старается их придерживаться.



[MooneyBravo]

Всем спасибо.



[Ariec 71]

При этом практически отсутствую перекрестные связи.
При "+" каналы получаются неравнозначными по потребной аэродинамике(в одном крыло должно все время обеспечивать несущую силу).

Какие то АУР вращаются (почемуто) вокруг продольной оси (по крену) при полете к цели.
Мож с этим как то связано.



[310]

Какие то АУР вращаются (почемуто) вокруг продольной оси (по крену) при полете к цели.

Это не ракета, а только крыльевой блок.

<< Ракета скомпонована по аэродинамической схеме "утка", т.е. имеет рули в носовой части. Четыре крыла конструктивно объединены в крыльевой блок, который установлен подвижно относительно корпуса и в полете свободно вращается. >>
http://pvo.guns.ru/naval/osa_m.htm



[Ariec 71]

Это не ракета, а только крыльевой блок.
]

Да не вроде бы как сама. Маленькие в основном



[A_Z]

Тут ноги растут с тех времен, когда вычислительные возможности техники были ограничены.
Точнее их практически не было.

Типа того.
Поэтому применялось радиокомандное наведение с борта носителя. РЛС которого определяла угловое положение цели в координатах "тангаж" и "рыскание".
И никто, как вы понимаете, никогда не пересчитывал эти данные в "косые плоскости". По причине той самой нехватки вычислительных мощностей.

Х-образная схема появилась у зенитчиков

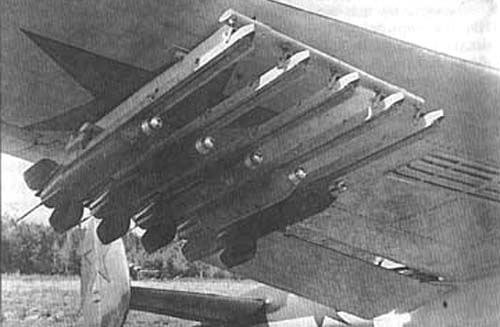

Вы глубоко ошибаетесь. Она появилась ещё в 30-е годы - вместе с РС.

...и система управления была проста до примитивности.

Из описания ЗУР комплекса С-75, который, как известно, у нас был первым:
Ракеты всех серийных модификаций имеют нормальную аэродинамическую схему. Цельноповоротные рули для управления по тангажу, рысканию и крену расположены на хвостовом отсеке маршевой ступени.

По сути было три независимых канала, два из которых абсолютно одинаковые и, скажем так, равнозадействованные/равнозагруженные.
При этом практически отсутствую перекрестные связи.
При "+" каналы получаются неравнозначными по потребной аэродинамике(в одном крыло должно все время обеспечивать несущую силу).

Извините, но это всего лишь ваши выдумки - см. выше.

Наверно это вызывало некоторое чуйство неудовлетворенности.

Разве что у вас.



[A_Z]

Какие то АУР вращаются (почемуто) вокруг продольной оси (по крену) при полете к цели.
Мож с этим как то связано.

Это связано со стремлением конструкторов уменьшить количество рулевых машинок (выигрыш по массе и по энергопотреблению).
Скажем, рули стоят только на одной паре крыльев из двух. Ракета вращается. Упрощённо говоря, в момент, когда крылья стоят вертикально, рули корректируют ракету по курсу, а когда горизонтально - они корректируют ракету по тангажу.



[Ariec 71]

Это связано со стремлением конструкторов уменьшить количество рулевых машинок (выигрыш по массе и по энергопотреблению).

Спасибо,
имелось в виду что в этом случае с точки зрения аэродинамики не будет принципиальна схема + или Х.



[A_Z]

Ariec 71, мне неизвестны УР, управляемые "в двух косых плоскостях".



[310]

Это связано со стремлением конструкторов уменьшить количество рулевых машинок (выигрыш по массе и по энергопотреблению).
Скажем, рули стоят только на одной паре крыльев из двух. Ракета вращается. Упрощённо говоря, в момент, когда крылья стоят вертикально, рули корректируют ракету по курсу, а когда горизонтально - они корректируют ракету по тангажу.

Ну, если вспоминать "свободно вращающийся" крыльевой блок ракеты 9М-33, то он вращался не для ради экономии рулевых машинок, а для привода генератора (тогда, наверно, еще не знали про замечательные литиевые батарейки). А машинок было все равно столько чтобы четырьмя передними крыльями управлять ракетой по тангажу и курсу. Сколько их было конкретно - две или четыре - вопрос не принципиальный, а представляющий чисто инженерное решение конкретной задачи.

Вращающиеся ракеты имеют право на существование только в виде НУРСов, если вращение для них предусмотрено в качестве способа стабилизации полета (вроде как у пули или снаряда из нарезного ствола)



[A_Z]

Вращающиеся ракеты имеют право на существование только в виде НУРСов

Видимо, разработчики ПТУР MILAN этого не знали.
Поэтому эта ракета в полёте вращается, а управление осуществляется одним газодинамическим рулём с соленоидным приводом.



[Eduard_AB]

И никто, как вы понимаете, никогда не пересчитывал эти данные в "косые плоскости".

Я говорю о "наведении", как процессе в АП ракеты.
Внешние команды - это сравнительно медленный/низкочастотный процесс корректировки траектории.
Сам АП гораздо больше занят проблемами стабилизации параметров движения ракеты относительно заданной траектории.
Вот АП как раз преобразовывал внешние КУ по азимуту/углу места в наклонную систему координат.
В аналоговой аппаратуре такое решение было легче реализовать схемотехнически.

Она появилась ещё в 30-е годы - вместе с РС

Ну про НУРС как бы некорректно говорить в данном случае вообще.
Особенно таких. которые практически постоянно самопроизвольно вращаются.

Из описания ЗУР комплекса С-75,

А_Z, я этот комплекс знаю как облупленный, особенно систему управления ракеты.
Там как раз такая схема АП.

это всего лишь ваши выдумки

Это краткое/упрощенное описание принципа работы, классика.
Кстати, выделять отдельно тангаж с рысканьем нет смысла.
Управление по всем трем осям идет рулями-элеронами, на рулевые машинки которых подается результат смешения всех трех каналов.
