Китай идет вперед

Споттерам удалось сделать хорошие снимки устройства для катапультирования на J-15




Реклама
Реклама
THE NEXT GENERATION OF CHINA'S CARRIER-BORNE FIGHTER, THE FLYING SHARK, TAKES TO THE SKIES
http://www.popsci.com/he-next-generation-chinas-carrier-borne-fighter-flying-shark-takes-to-skies

NEW AND IMPROVED J-15 FIGHTERS

By Jeffrey Lin and P.W. Singer September 20, 2016
Chiwei

Flying Shark

Nicknamed the "Flying Shark", the J-15 fighter is currently equipped for air superiority missions. But with heavier versions ready to fly off future catapult-equipped Chinese aircraft carriers, the J-15 will blossom into a true long-range multi-role fighter

New imagery shows that the China's carrier-borne fighter, the J-15, will receive major upgrades, which point to gains in not just China's engine-making but overall carrier fleet.


Chinese Military Aviation

The Original Article

The initial J-15s, derived from the Soviet Su-33, had lighter landing gears (see the nosewheel) and Russian-made AL-31 turbofan engines.

The J-15 is derived from the Russian Su-33 (itself developed from the Su-27 fighter), and is currently in limited production by Shenyang Aircraft Corporation. It is used by the People's Liberation Army Navy (PLAN) on its sole aircraft carrier, the Liaoning.


Chinese Internet

J-15A

The J-15A prototype, compared to the older J-15, has a list of improvements that include domestic WS-10 engines (seen with silver-colored afterburning nozzles), and a reinforced nosewheel to handle the acceleration from being attached to an aircraft catapult.

In September 2016, images of an upgraded J-15, the "J-15A", emerged on the Internet, showing significant upgrades to its engines and flight performance. The plane makes use of domestically produced WS-10H turbofan engines, distinguished by a squarish, silver afterburner nozzle. While some J-15 prototypes were fitted with WS-10 turbofan engines, all production J-15s presently operating off the Liaoning aircraft carrier use the Russian AL-31 turbofan (which has a dark-colored afterburner nozzle). If future J-15As use the WS-10H as a power plant, it would indicate a triumph for China's emerging aviation engine industry, which has long been a weakness. Another likely upgrade is the installation of an Active Electronically Scanned Array (AESA) radar, which has improved resolution, multi-target ability, and resistance to jamming.


Andreas Rupprecht

From Below

Here, we can get a closer look at the J-15A's strengthened landing gear, especially the extender on the nosewheel, which is several times thicker compared to the piece on the older, ski ramp-launched J-15s.

However, perhaps the most significant evident upgrade is the reinforced landing gear on theJ-15A's nosewheel, with the extender in particular much larger. Strengthening the nosewheel is necessary for the plane to operate on carriers with catapults; the catapult's aircraft launch bar pulls the J-15 by its nosewheel when the carrier catapult accelerates the fighter during takeoff. Also, the holdback bar needs to be attached to the rear of the nosewheel prior to catapult launch, in order to prevent premature movement.


China IISS

The Future of Chinese Flattops

This fan art of the current and next five Chinese aircraft carriers is actually based off of models from an official PLAN exhibition in 2014. It shows the Liaoning, the under-construction CV-17, and the next four catapult-equipped aircraft carriers (conventionally powered CV-18 and CV-19, and nuclear powered CV-20 and CV-21). Needless to say, despite their official inspirations, future Chinese aircraft carriers could differ in many ways from these drawings.

While neither the Liaoning nor China's first domestically built aircraft carrier, the CV-17, have catapults, China's third or fourth aircraft carrier would likely possess them, with the J-15's new upgrade a further indicator of such plans. A catapult launch capability would be significant. It would give the J-15 additional range and payload, but more importantly, it means the ships could also carry fixed wing Airborne Early Warning and Control (AEWC), cargo/tanker and Anti-Submarine Warfare (ASW) aircraft, which require catapults to launch. Larger AEWC and ASW aircraft, compared to the Liaoning's current helicopter fleet, would not just increase the combat power of the J-15s, but of the entire Chinese carrier group.

Главный конструктор истребителей пятого поколения Chengdu J-20 Ян Вэй лишился своего поста. Об увольнении китайского разработчика боевых самолетов сообщил портал Asian Defense News.
Авиационная промышленная корпорация в Чэнду, которой руководил Вэй, наладила производство военных самолетов Chengdu FC-1 Xiaolong. Как сообщили ряд азиатских СМИ, причиной увольнения специалиста стал тот факт, что у самолетов не работала система целеуказания. Впрочем, это не помешало Пекину продать эти самолеты в Пакистан. В Исламабаде ранее заявляли, что намерены купить еще 250 таких истребителей. Ян Вэй в конце 1990-х годов стал самым молодым генеральным конструктором в истории Китая.
https://news.rambler.ru/weapon/3499...ik-kitayskih-istrebiteley-pyatogo-pokoleniya/

hohol, думаю, это не причина, а благовидный предлог.
[HASHTAG]#автоудаление[/HASHTAG]

вот на этом кусочке

- обтекатель оси/петли или как её там закрылка - как-то сильно не параллельно оси самолёта - надо думать он вдоль по потоку стоит?
Тогда получается что и предкрылок этому потоку почти вдоль?
(я не обсуждаю самолёт, а его восприниаю как факт и гадаю, как там идут потоки)

Последнее редактирование:
Eugen, это обтекатели приводов.
Стоят они действительно "косовато", но это явно не из-за аэродинамики. Потому что скос потока от НЧФ / в/з тем слабее, чем больше расстояние от оси самолёта, а здесь "всё наоборот" - внешний обтекатель явно стоит под большим углом, нежели внутренний (фото внизу).
Так что единственная версия: ухо привода внешнего флаперона было не за что зацепить, и его установили наискось, чтобы он сел на стык силовой нервюры с лонжероном.
Это, конечно, странно, но ничего другого придумать не удаётся...

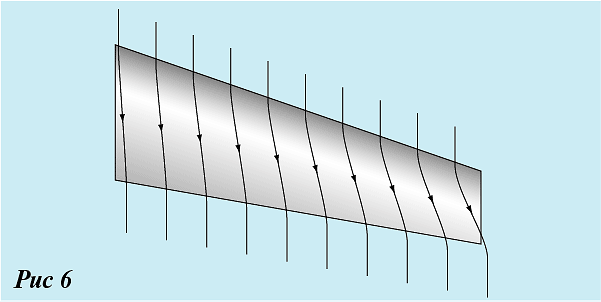

ну в совсем хрестоматийном случае

поток всё же чем дальше по крылу тем "косее",
вот и заинтресовало - на таких крыльях да ещё на с/з это тоже так?
(впрочем, его конечно много считали и дули).
ок, A_Z, спаасибо, мысль что это моежт быть чисто конструктивными соображениями продиктовано мне как-то не пришла в голову.

А меня удивили створки основных отсеков вооружения - почему не парные, а с одной стороны на каждый отсек? Ведь это увеличивает а/д нагрузку на узлы крепления, да ещё и момент вдвое больше при прочих равных.

Реклама
ну в совсем хрестоматийном случае
Во-первых, картинка эта явно для изолированного крыла.
Во-вторых, так может быть только на крыльях малого сужения - там идёт "подсос" за счёт перетекания через торец крыла.
