"Мёртвые" Ту-144

[Стипан]

Собственно не весна 1975 года нарисовывается, а что угодно. Даты в хронике нет. Про неокрашенный самолёт, что это был 77106 информация от Амелюшкина. Из-за плохого качества видео в подробности конструкции не вглядывался...



[Стипан]

В описании никогда не было указано что это 77106 на сайте. Дезинформацию внёс я, поверив воспоминаниям...



[Стипан]

Про 77144 согласен. Осталось с датой разобраться



[_ПЗ_]

Алексей Николаевич еще не работал в 1975 году. Об истории ранних Ту-144 он сам знает понаслышке и нередко получает от старожилов весьма противоречивую информацию.



[overdriver]

А где видно, что это 77106? Я вот вижу, что он садится с включенными фарами на передней стойке. Их количество тут не различимо. А почему не выпустил фары на носовом обтекателе? Как раз на 77106 и только на нем, они установлены вместо лишних фар на передней стойке.

А почему на других 144-х не было посадочных фар?



[overdriver]

Насчет некрашеных, в начале 90-х видел в районе Люберец некрашеный Як-42 "bare metall" заходящий на посадку в Быково. На базу или на покраску.



[_ПЗ_]

Да, у всех Ту-144 6 фар на передней опоре шасси. А у 77106 2шт на передней опоре и 4шт убирающиеся в носовом обтекателе. Это сразу характерный признак 77106.



[_ПЗ_]

В субботу, несмотря на мерзкую погоду, работы продолжались в полном объеме.

В третьем салоне Нина продолжила оттирать панели пола от налипших комьев гнилого поролона и прочей грязи.

К концу дня, уже примерно половина салона (а он самый большой) было отмыто для дальнейшей укладки ковролина.

Немало времени пришлось потратить на приведение салонов в порядок после киносъемок и делегаций. Ничего не сломано, но уборка отняла много сил.

В оставшееся время наконец приклепали ушки для декоративного лючка в потолок салона "люкс". Сам лючок был утрачен. Реплика изготовлена заново Алексеем с ЛИК "Сухого", но крепежей на ней не было. Пришлось нам самим взяться за пневмомолотки. Вот результат:



[_ПЗ_]

В субботу наконец дошли руки до хвостового огня.

Подогнали большую стремянку и разобрали плафон. Как и ожидалось, лампочка давно вышла из строя.

Найти оригинальную пока не удалось, временно поставили более-менее подходящую, но чуть менее яркую. Сам плафон отмыли от полувековой грязи и краски! О, чудо, хвостовой огонь заработал!

Заодно, удалось снять необычный вид Ту-144:

В оставшееся время в ангаре собрали пневмомолоток и приклепали защелку к декоративному лючку в салон "люкс".

В качестве домашней заготовки, делаем муляж украденного вандалами индикатора суммарного расхода топлива. Оригинал выглядел так:

Теперь вместо него дыра в приборной доске. Чтобы ее закрыть, заказали новую лицевую панель на ЧПУ. После анодирования в заводских условиях, она выглядела так:

А после покраски — так:

В настоящее время сделаны 3D-модели кнопок, которые надо распечатать на 3D-принтере. Сам индикатор уже напечатан.



[_ПЗ_]

Может, здесь есть специалисты?
Нужна помощь в опознании типа кнопок на пульте. Есть вероятность, что они стандартные и такие можно найти в продаже.



[starik]

Есть вероятность, что они стандартные и такие можно найти в продаже.

У штурмана на Ил-76 стоит пульт ввода БЦВМ "Гном" , там по моему такие же кнопки .



[_ПЗ_]

Похожи!
Вот бы узнать их тип, маркировку! Интересно, на Монинском Ил-76 сохранился ли такой пульт. В крайнем случае, можно его вскрыть и подсмотреть.



[Юлий Владимирович]

_ПЗ_, нет такого на монинском Ил-76м, не сохранился.



[_ПЗ_]

Уже нет? Или совсем не предусмотрен был?



[starik]

Вот бы узнать их тип, маркировку! Интересно, на Монинском Ил-76 сохранился ли такой пульт. В крайнем случае, можно его вскрыть и подсмотреть.

Попробуйте сюда обратиться http://www.mniirip.ru/sites/default/files/articles/katalog_elektronnogo_napravleniya_rpkb.pdf



[Гаврик]

У штурмана на Ил-76

И у штурмана Ан-22.



[Гаврик]

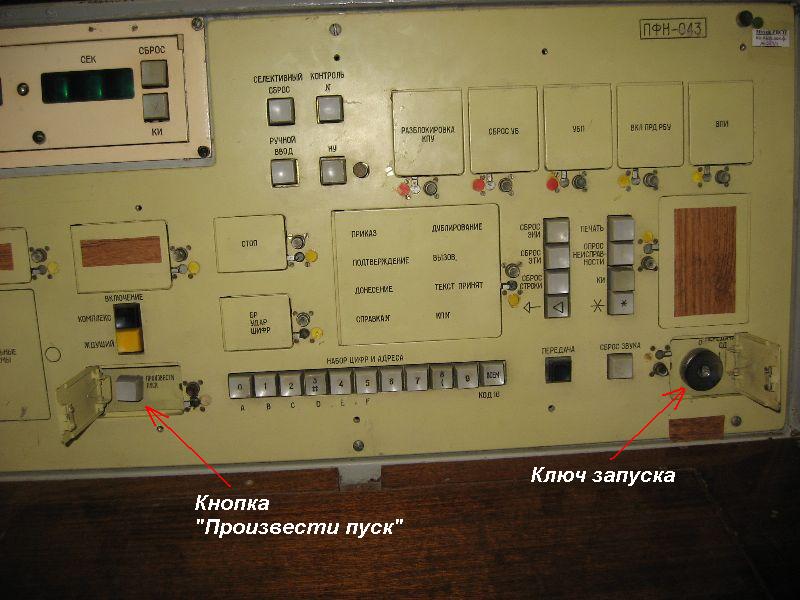

Подобные кнопки много где применялись. Найти можно в самом неожиданном месте.

У меня в детстве компьютер был шикарный - БК0010-01. У его клавиатуры клавиши были похожи на те, что ищем.

http://aviarestorer.ru/threads/tu-144.197/page-109#post-65335



[_ПЗ_]

К таким местам у нас доступа нет. Если кто может помочь, будем признательны!



[_ПЗ_]

В субботу на борту заменили электрический кабель, которым самолет подключается к наземной сети 380В. Удалось купить кабель в резиновой изоляции. Ранее у нас был в изоляции из ПВХ, которая дубела на холоде и могла треснуть на перегибах. Давно собирались это сделать.

После этого, Сергей занялся дальнейшей прозвонкой обрезанных жгутов в кабине.

А мы привели в порядок пассажирские кресла, которые после летних экскурсий почему-то не желали занимать вертикальное положение спинок. Часть из них пришлось разбирать и регулировать механизмы откидывания. Теперь все более-менее ровно стоят.

Привезли уплотнитель для дверей со строительного рынка. Наклеили его в дополнение к штатному, который сильно истлел на хвостовой двери. Из-за этого дверь в сильные дожди подтекает.

Будем наблюдать, возможно обойдемся без серьезного ремонта.

И наконец, успели поработать на свежем воздухе. Прикатили стремянку и поменяли лампу-фару взамен перегоревшей еще год назад на носовом обтекателе.

Ну а в качестве домашней заготовки, продолжаем работу над муляжом украднного индикатора мгновенного расхода топлива, о котором рассказывалось в предыдущих постах.

Лицевую панель по рекуонструированному эскизу нам отфрезеровал Вадим, затем ее анодировали и покрасили в заводских условиях. Пластиковые кнопки и рамку индикатора напечатали на 3D-принтере по самодельным моделям. К сожалению, качество печати на доступных нам принтерах оставляет желать лучшего. Благо, форма и количество кнопок позволяет отшлифовать их вручную. Но так будет не всегда. В результате получилось вот что:

И по результатам примерки на борту:

Оригинала уже не найти. Хоть тким эрзацем закроем дыры в приборных досках.



[_ПЗ_]

В субботу добрались до верхнего проблескового маяка.

Плафон вскрыли. Извлекли старую лампу, которая давно вышла из строя. Сергей намерен оживить этот и нижний проблесковые огни. Тогда на самолете станет рабочей вся светотехника!
